Kriogēnā gaisa atdalīšanas iekārta kalnrūpniecības nozarei

Raktuvei, kurai katru dienu nepieciešams skābeklis, sašķidrinātās gāzes transportēšana ātri kļūst dārga. Ne tikai piegādes izmaksas - dīkstāves, kad sūtījums kavējas, piekļuves problēmas sliktos laikapstākļos, uzglabāšanas tvertnes, kas aizņem vietu. Kriogēnā gaisa atdalīšanas iekārta kalnrūpniecības nozarei atrodas uz vietas un pati ražo skābekli no apkārtējā gaisa. Nav piegādes ķēdes, nav kavēšanās.

Kā tas darbojas, vienkāršā izteiksmē

Ieplūst gaiss. Izplūst skābeklis un slāpeklis. Process ir vienkāršs, tiklīdz to redzat: saspiediet gaisu, atdzesējiet to līdz aptuveni -180 grādiem, līdz tas kļūst šķidrs, pēc tam ļaujiet tam lēnām sasilt destilācijas kolonnā. Skābeklis izvārās -183 grādos, slāpeklis -196 grādos. Jūs savācat katru straumi atsevišķi. Nav ķīmiskas reakcijas, tikai temperatūras kontrole un kolonnas dizains, kas uzticami darbojas gadiem ilgi.

Kalnrūpniecības darbībām nav nepieciešama{0}}laboratorijas tīrība. Bet viņiem ir nepieciešams, lai iekārta turpinātu darboties, kad jauda samazinās, kad gaisa filtrs kļūst putekļains, kad nakts temperatūra nokrītas zem sasalšanas. Šeit inženierzinātnes ir svarīgākas nekā brošūru numuri.

Ko parasti nodrošina viena vienība

Tālāk norādītie skaitļi ir iegūti no faktiskajām datu plāksnītēm uz lauka darbināmām vienībām, nevis teorētiskiem maksimālajiem vērtējumiem.

Skābekļa tīrība ir no 99,6% līdz 99,9% -, kas ir pietiekama kaudzes izskalošanai, zelta oksidācijai un lielākajai daļai bagātināšanas procesu. Slāpekļa tīrība var sasniegt zem 10 ppm atlikušā skābekļa, ja raktuvēs slāpekli izmanto arī ugunsgrēka novēršanai vai materiālu inerēšanai.

Plūsmas ātrums atšķiras atkarībā no uzstādīšanas. Neliela vienība vidēja izmēra zelta raktuvēm var radīt 500 Nm³/h skābekļa. Lielāks uzstādījums vara izskalošanai var sasniegt līdz 5000 Nm³/h. To pašu aukstuma kasti bieži var savienot ar citu moduli, ja raktuves vēlāk paplašinās.

Pirmā palaišana- ilgst no 8 līdz 36 stundām atkarībā no tā, cik rūpīgi aukstumkastei ir jāatdzesē. Karstā restartēšana - pēc plānotās izslēgšanas - parasti ilgst divas līdz četras stundas. Tam ir nozīme, kad raktuves plāno apkopes logus.

Enerģijas izmaksas: kur matemātika darbojas vai nedarbojas

Raktuvju vadītājiem galvenokārt rūp viens skaitlis: kilovatstundas{0}} uz kubikmetru skābekļa. Labi-izstrādāta kriogēnā gaisa atdalīšanas iekārta kalnrūpniecības nozarei nodrošina 0,42–0,55 kWh uz Nm³ skābekļa. Tas ietver galveno gaisa kompresoru, pastiprinātāju un aukstuma zudumus no kastes.

Salīdziniet to ar kravu pārvadājumiem šķidrā skābeklī. Pie 500 Nm³/h nepārtraukta -uz vietas iekārta ietaupa aptuveni 40% no kopējām ekspluatācijas izmaksām pēc sešiem mēnešiem. Lielākā daļa raktuvju atmaksājas pirmajā gadā, dažreiz ātrāk, ja vieta ir attālināta.

Taču enerģijas skaitlis vien neatspoguļo visu. Iekārta, kas patērē 0,42 kWh, bet sabojājas divas reizes gadā, maksā vairāk nekā tāda, kas darbojas ar 0,55 kWh bez neplānotas apstāšanās. Uzticamība ir slēptais mainīgais.

Parametri, kas faktiski ir svarīgi ieguves apstākļiem

Raktuves ir putekļainas, bieži vien ir lielā augstumā, un tām reti ir stabils komunikāciju tīkls. Trīs lietas sabojājas biežāk nekā vajadzētu slikti izstrādātām ierīcēm:

Molekulārā sieta gultas, kas ļauj izslīdēt CO₂ vai mitrumam. Kad galvenajā siltummainī veidojas ledus, efektivitāte samazinās, un jūs skatāties uz pilnu atkausēšanas ciklu. CO₂ izplūdei ir jāpaliek zem 1 ppm, mitrumam zem 0,1 ppm. Tas nav mārketings -, tas ir robeža starp darbību divus gadus vai servisa izsaukšanu pēc sešiem mēnešiem.

Aukstuma kastes izolācija, kas laika gaitā zaudē vakuumu. Perlīta pildījuma blīvums zem 60 kg/m³ vai vakuums virs 10 Pa nozīmē, ka aukstuma zudumi pārsniedz 0,5% dienā. Tas rada ievērojamu papildu enerģijas patēriņu pirmajā gadā.

Paplašinātāja gultņi, kas izmanto eļļu. Eļļas piesārņojums gaisa plūsmā degradē molekulāro sietu. Gāzes gultņi vai magnētiskie gultņi pilnībā novērš šo problēmu. Turbo paplašinātājs, kura adiabātiskā efektivitāte ir zemāka par 80%, liecina par citur nogrieztiem stūriem.

Kur šī iekārta patiesībā nonāk

Zelta raktuves, kas izmanto skābekli spiediena oksidēšanai. Vara operācijas ar kaudzes izskalošanu. Urāna in-reģenerācija, kam nepieciešams skābeklis kā oksidants. Dzelzsrūdas saķepināšanas iekārtas, kas injicē skābekli, lai paaugstinātu liesmas temperatūru. Ogļu raktuves, kurās izmanto slāpekli no vienas un tās pašas vienības, lai inertu govju zonas un novērstu spontānu aizdegšanos.

Katram lietojumam ir atšķirīgas tīrības un plūsmas prasības. Taču kopīgs pavediens ir nepārtraukta darbība - bieži 330 dienas gadā ar vienu plānoto apkopes apturēšanu. Iekārta, kas nevar izturēt slodzes svārstības no 30% līdz 110%, izraisīs galvassāpes. Tas, kam nepieciešama iknedēļas operatora uzmanība, iztukšo kvalificētu darbaspēku, kas varētu veikt citus darbus.

Piegāde: no pasūtījuma līdz skābeklim

Tipisks laika grafiks izskatās šādi, pamatojoties uz jaunākajiem projektiem:

Divas nedēļas projekta apstiprināšanai - P&ID, aukstumkastes pamatu rasējums, elektriskās slodzes tabula un skaidrs vadības loģikas apraksts. Nekādu pārsteigumu vēlāk.

Desmit līdz četrpadsmit nedēļas gatavošanā. Aukstuma kaste tiek pilnībā metināta un izolēta rūpnīcā. Darbs objektā aprobežojas ar cauruļu un kabeļu pievienošanu, nevis iekārtas būvniecību no nulles.

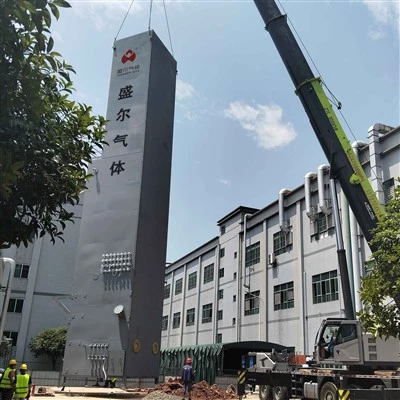

Četras līdz sešas nedēļas piegādei un uzstādīšanai. Moduļu sliedes nozīmē, ka kompresora telpa, aukstumkaste, attīrīšanas sistēma un tvertnes zona tiek piegādāta atsevišķi. Celtnis paceļ katru gabalu vietā. Savienošana- aizņem dienas, nevis nedēļas.

Nodošanai ekspluatācijā divas līdz četras nedēļas. 72-stundu nepārtrauktā veiktspējas pārbaude pārbauda skābekļa tīrību, plūsmas ātrumu un enerģijas patēriņu, salīdzinot ar saskaņotajiem skaitļiem. Ja vieta atrodas virs 2000 metriem, kompresors un kolonna tiek pārrēķināti pirms ražošanas uzsākšanas.

Izmaiņas sarežģītām vietnēm

Ne katra mīna atrodas jūras līmenī ar stabilu jaudu. Iekārtai ir jāpielāgojas.

Virs 1500 metriem gaiss ir plānāks. Kompresora lāpstiņritenis un motora jauda tiek atkārtoti-līdzināta. Tā pati kolonna, cita elpošana.

Sprādzienbīstamā vidē - ogļraktuvēs vai vietās ar ogļūdeņražiem - visiem elektriskajiem komponentiem ir nepieciešams Exd IIB T4 vērtējums. Nav īsceļu.

Ekstremāls aukstums vai karstums maina izolācijas biezumu un dzesēšanas veidu. Vienība, kas paredzēta -30 grādu ziemām, atšķiras no tās, kas paredzēta 45 grādu tuksnešiem.

Vājos elektrotīklos ir mīksti starteri un mainīgas frekvences piedziņas. Ierīce pieļauj ±15% sprieguma svārstības bez atslēgšanas.

Un slāpeklis, kas nāk no tās pašas kolonnas? Raktuvēs to izmanto ugunsgrēka dzēšanai, rūdas krājumu inerēšanai un dažreiz koksa sausai dzēšanai, ja vietā apstrādā arī ogles.

Darbojas attālināti

Lielākajai daļai raktuvju personāla nav kriogēno speciālistu. Tātad iekārta izsūta savus datus. Paplašinātāja ātrums, aukstumkastes spiediens, apakšējā kolonnas līmenis - tiek izmantots mākoņa platformā. Ja kaut kas novirzās ārpus normālā diapazona, pirms ražošanas apturēšanas nodziest brīdinājums.

Rezerves daļām jāievēro vienkāršs noteikums: ja tam ir paredzams kalpošanas laiks, nosūtiet to, pirms tā sabojājas. Molekulārais siets ik pēc pieciem gadiem. Filtri katru gadu. Paplašinātāju gultņi ik pēc trim gadiem. Nav steidzamu gaisa kravu no visas pasaules par trīskāršu cenu.

Operatoru apmācība notiek rūpnīcā pirms vienības nosūtīšanas. Piecas darba dienas-kā arī kļūdu simulācijas vingrinājumi. Kad iekārta nonāk vietā, cilvēki, kas to vada, jau divdesmit reizes ir to iedarbinājuši un izslēdzuši.

Attālā diagnostika sākas divu stundu laikā pēc zvana. Vietnēs, kas atrodas vietējā diapazonā, tehniķis ir ceļā 48 stundu laikā.

Shenger Gas būvē kriogēnas gaisa atdalīšanas iekārtas kalnrūpniecības nozarei - tas ir viss, ko mēs darām, un mēs neizliekamies, ka būtu labi ne par ko citu. Katrai aukstumkārbas metinājumam tiek veikta 100% rentgena pārbaude. Bez izlases pārbaudēm, bez izņēmumiem. Molekulāro sietu cikli ir paredzēti 25 darbības gadiem. Paplašinātāja gultņi ir reģistrēti vairāk nekā 8000 nepārtrauktas stundas pirms pirmās apkopes vairākās instalācijās.

Ieguves darbībai šāda vienība ir infrastruktūra -, nevis eksperiments. Katras vienības dizaina faili, enerģijas žurnāli un apkopes ieraksti ir pieejami pēc pieprasījuma. Ne kā mārketinga materiālu, bet gan kā faktiskus PDF failus no iepriekšējām versijām ar rediģētiem klientu vārdiem. Tādā veidā jūs pārbaudāt, ko piegādātājs faktiski piegādā.
