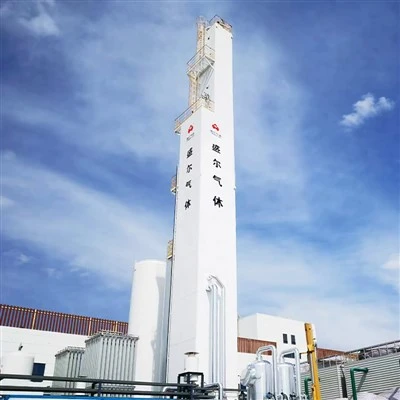

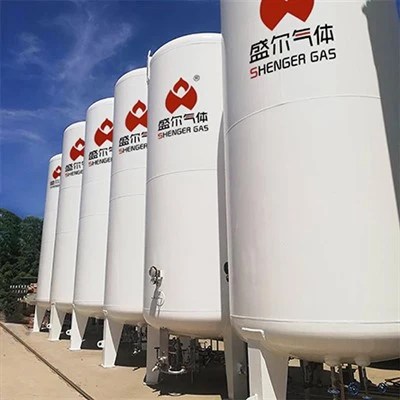

Elektronika{0}}Kriogēnā gaisa atdalīšanas iekārta
Šī iekārta ir paredzēta augstas -tīrības gāzveida/šķidro skābekļa, slāpekļa un argona piegādei pusvadītāju ražošanai, fotoelementu ražošanai un elektronisko ķīmisko vielu ražošanai. Tās konstrukcijas pamatā ir vienmērīga -stāvokļa rektifikācijas kontrole un netīrumu pēdu noņemšanas spēja elektronikas-pakāpes kriogēnās gaisa atdalīšanas iekārtai, nodrošinot, ka padeves gāze atbilst stingrajiem sliekšņiem, ko elektronikas nozare nosaka kopējam ogļūdeņražam, CO₂, mitrumam un citam piesārņojumam.
Pamatprincips
Process notiek pēc apgrieztā Braitona cikla. Iepriekš attīrīts gaiss tiek dziļi atdzesēts līdz aptuveni –170 līdz –196 grādiem, pēc tam tiek pakļauts vairākiem rektifikācijas posmiem strukturētās blīvēšanas kolonnās, izmantojot skābekļa, slāpekļa un argona viršanas temperatūras atšķirības. Pateicoties koordinētai augstas precizitātes regulēšanas vārstu kontrolei un augšējā kondensatora siltuma jaudai, produkta tīrība tiek stabilizēta elektroniskās{7} pakāpes līmenī. Sistēmā ir integrēta molekulārā -sieta adsorbcijas pirms-attīrīšana, turbo-dzesēšana ar paplašinātāju un aukstā -kastes izolācija, ļaujot elektronikas -klases kriogēnās gaisa atdalīšanas iekārtai ilgstoši darboties ar zemu enerģijas patēriņu.
Tehniskie parametri (tipisks dizaina diapazons)
| Parametrs | Diapazons / Vērtība |
|---|---|
| Produkta tīrība | O₂ lielāks vai vienāds ar 99,6% (elektroniskā kategorija); N₂ mazāks vai vienāds ar 1 ppm O₂; Ar ir lielāks vai vienāds ar 99,999% |
| Plūsmas ātrums (Nm³/h) | 500–10 000 (pieejama moduļu kombinācija) |
| Aukstā-kastes izplūdes temperatūra | -178 grādi līdz -192 grādi (pielāgots katram produktam) |
| Īpatnējais enerģijas patēriņš (kWh/Nm³ O₂) | 0,38–0,52 (ieskaitot kompresora un aukstuma zudumus) |
| Auksts-sākuma laiks | Mazāks vai vienāds ar 6 stundām |
| Gada darba stundas | Lielāks vai vienāds ar 8000 |
Plūsmas ātrums un tīrība ir apgriezti saistīti; galīgā atbilstība ir balstīta uz barības{0}}gaisa sastāvu un lietotāja spiediena prasībām.
Temperatūras diapazons un energoefektivitāte
- Galvenā siltummaiņa spailes temperatūras starpība: mazāka vai vienāda ar 3 grādiem pilnas slodzes diapazonā.
- Apakšējās kolonnas apakšas temperatūra: -170 grādi līdz -175 grādi; augšējā kolonnas augšējā temperatūra: -192 grādi līdz -196 grādi.
- Kopējais enerģijas patēriņš ir aptuveni par 12–18% mazāks nekā tradicionālajām rūpnieciskās{2}}klases vienībām, galvenokārt pateicoties augstas -efektivitātes palielinātajam turbo-paplašinātājam un samazinātam iepakoto-kolonnas spiediena kritumam. Aukstuma zudumi tiek uzturēti zem 5% no kopējās dzesēšanas jaudas, kas ir īpaši izdevīgi reģionos ar augstām elektroenerģijas izmaksām.
Galvenās sastāvdaļas un kalpošanas laiks
- Galvenais kondensators: 5052 alumīnija sakausējums vai 304L nerūsējošais tērauds (izturīgs pret sprieguma koroziju).
- Iepakojums: augstas{0}}efektivitātes gofrēts strukturēts iepakojums ar īpatnējo virsmas laukumu, kas lielāks par vai vienāds ar 500 m²/m³.
- Molekulārais siets: 13 X-APG klase, paredzētais kalpošanas laiks, lielāks vai vienāds ar 6 gadiem.
Rūpnieciskie pielietojumi
Iekārta apkalpo integrālās shēmas vafeļu ražotnes, plakanu{0}}paneļu displeju iekārtas, fotoelementu stieņu vilkšanas darbības, optisko šķiedru sagatavju ražošanu un īpašas gāzes uzpildes stacijas, nodrošinot gāzes ražošanu vai piegādi uz vietas. Tas pielāgojas padeves-gaisa spiediena un apkārtējās vides temperatūras svārstībām, nodrošinot ātru slodzes-maiņu (no 30% līdz 110%). Ir novērsta paļaušanās uz ārēju šķidruma tankkuģu transportu, samazinot piesārņojuma riskus loģistikas laikā.
Drošības un kontroles sistēma
- Integrēta DCS ar atsevišķu drošības instrumentālo sistēmu (SIS) nepārtrauktai ogļūdeņražu un rasas punkta uzraudzībai.
- Iebūvēts-tiešsaistes acetilēna analizators šķidrajam skābeklim ar automātisku-izpūšanas un avārijas izslēgšanas loģiku.
- Aukstā-kastes gredzens, kas piepildīts ar perlītu un aizsargāts ar slāpekļa pārklājumu.
Apkope un moduļu izkārtojums

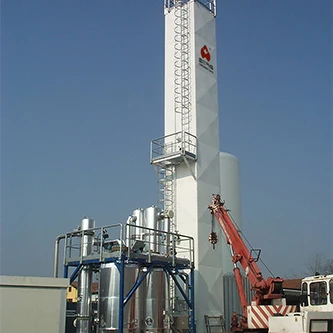

Slīd{0}}uzmontētā galvenā aukstumkaste ir izvietota atsevišķi no priekšattīrīšanas-sadaļas, lai saīsinātu-uzlikšanas laiku vietnē. Visi instrumentu savienojumi ir aprīkoti ar divu bloku vārstiem, lai atvieglotu tiešsaistes kalibrēšanu. Attālās diagnostikas saskarnes ir paredzētas darbības parametru uzraudzībai un profilaktiskās apkopes brīdinājumiem.
Atlase un papildu konfigurācija
Definējot sistēmu, lūdzu, norādiet padeves-gaisa spiedienu, mērķa produktu veidus un tīrības pakāpi, kā arī ikdienas slodzes profilus. Ja nepieciešams augstas-tīrības argons vai īpaši -augstas-tīrības slāpeklis (mazāks vai vienāds ar 0,1 ppm O₂), var iekļaut deoksidācijas kolonnu vai papildu adsorbcijas attīrīšanas stadiju. Ir ieteicams rezervēt vietu turpmākai jaudas paplašināšanai.
Shenger Gas specializējas kriogēnās atdalīšanas tehnoloģijā. Elektroniskās-pakāpes kriogēnās gaisa atdalīšanas iekārta ir konfigurēta, izmantojot standartizētu dizaina bibliotēku, kas nodrošina ātru procesa pielāgošanu lietotāja -definētajām plūsmas un tīrības prasībām. Lai saglabātu mehānisko integritāti un termisko līdzsvaru, ir pieņemts projektam-specifisks aukstumkastes-cauruļu izkārtojums. Inženiertehniskie kopsavilkumi par enerģijas patēriņu, pēdas nospiedumu un investīciju rādītājiem ir pieejami, nodrošinot ekspluatācijas nosacījumus.
